彈簧平衡臂是一種利用彈簧彈力實現負載平衡的機械裝置，廣泛應用于工業領域。

聯系我們

產品咨詢

型號		最大扭矩Nm/最大有效載荷				上下行程D	水平半徑R	高度H	輸出端寬度W
型號	類別	固定方式	垂直	橫向	[kg]	[mm]	[mm]	[mm]	[mm]
HJ-THB-TH25J	基本經濟型	底部固定	25	20	4	600	550	1028	20
HJ-THB-TH25G	基本高配型	底部固定	25	20	2.5	500	550	1036	20
HJ-THB-TH25J-D	基本經濟型	頂部固定	25	20	4	600	550	900	20
HJ-THB-TH25G-D	基本高配型	頂部固定	25	20	2.5	500	550	900	20
HJ-THB-TH25JCM	基本經濟型	側面固定	25	20	4	600	550	715	20
HJ-THB-TH25G-CM	基本高配型	側面固定	25	20	2.5	500	550	715	20
HJ-THB-TH50J	基本經濟型	底部固定	50	35	9	500	830	1039	28
HJ-THB-TH50G	基本高配型	底部固定	50	35	5.5	500	830	1034	28
HJ-THB-TH50J-D	基本經濟型	頂部固定	50	35	9	500	830	900	28
HJ-THB-TH50G-D	基本高配型	頂部固定	50	35	5.5	500	830	900	28
HJ-THB-TH50J-CM	基本經濟型	側面固定	50	35	9	500	830	715	28
HJ-THB-TH50G-CM	基本高配型	側面固定	50	35	5.5	500	830	715	28

注：彈簧臂長度和伸縮量以定制為主，上述型號供參考，具體訂貨型號以提供的參數為準。

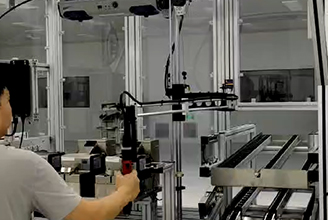

彈簧平衡臂是一種利用彈簧彈力實現負載平衡的機械裝置，廣泛應用于工業領域。其核心結構由彈簧、導軌、懸掛臂等組成，通過彈簧的伸縮形變抵消工具或部件的重量，使操作時僅需克服微小摩擦力，大幅降低勞動強度。設備結構緊湊、安裝便捷，可適配多種工位布局，是現代工業自動化與人性化生產的重要輔助設備。占用的現場空間小，適用于緊湊的現場使用環境。力臂覆蓋扭矩范圍寬，適合多種行業使用?？捎糜诖怪薄⑺椒较驍Q緊，配合角度傳感器，能夠實現 X/Y/Z三個方向上的定位控制。
